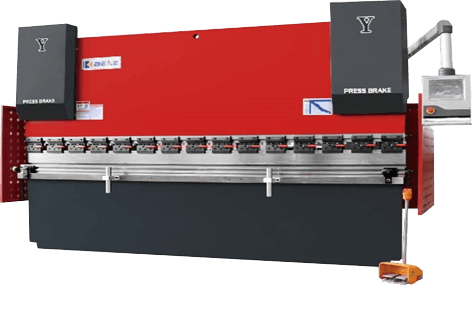

Листогибочные прессы с ЧПУ с синхронным крутящим моментом WC67K
Особенности станка:
- Корпус гибочного станка полностью обрабатывается фрезерном обрабатывающем центре.
- Корпус гидроцилиндра из кованого метала обладает хорошей жесткостью и эластичностью и имеет устройство точной регулировки.
- Оператор может настроить сегменты формы 10, 15, 20, 30, 50, 100, 300 (см).
- На выбор заказчика предлагается ЧПУ марки ESTUN или DELEM.
- В систему вводятся параметры толщины и длины листовой стали, и она автоматически выполняет губку.
- Станок оснащен шариковым винтом и линейной направляющей, которая приводится в движение серводвигателем, а задний упор позиционируется быстро и точно.
- Высота может регулироваться общими параметрами, как и вручную.
- Прогрессивная система крепления инструмента позволяет сократить скорость замены пресс-формы и повысить эффективность работы на производстве.
- Все функции улучшены для упрощения производственного процесса и облегчения работы оператора.
Все функции улучшены для упрощения производственного процесса и облегчения работы оператора.
|
| ||

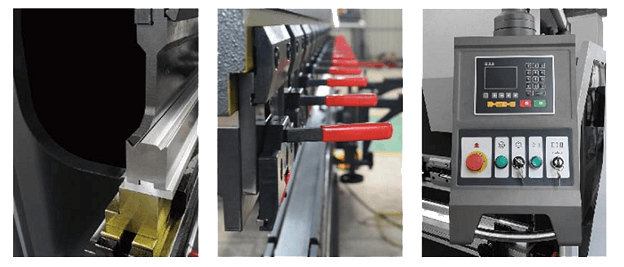

| Прецизионный гибочный станок с ЧПУ с дополнительно закаленными элементами. В зависимости от вашего ваших текущих задач, вы можете регулировать количество используемых штампов. | Быстрый зажим и отпускание, как и замена в один щелчок верхней оснастки позволяют эффективно сократить время наладки и повысить эффективность производства. | Обеспечивает хорошую прямолинейность и изгиб заготовки. |

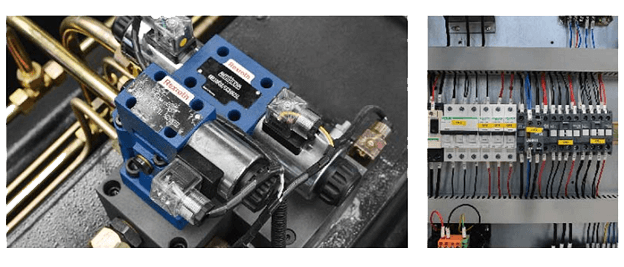

Наши листогибы используют интегрированную гидравлическую систему управления BOSCH- REXROTН, с уменьшенным количеством соединений труб, что делает данную систему более надёжной и более лёгкой в эксплуатации. Электрокомрненты применяемые в оборудовании - Schneider.

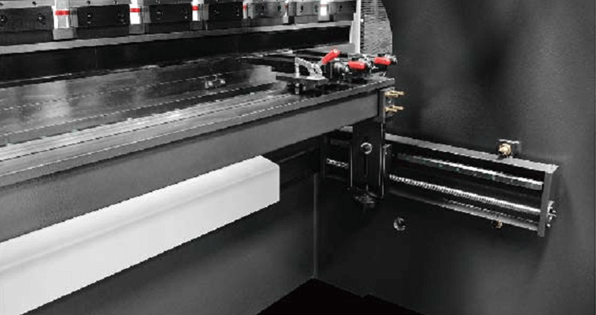

В конструкции станка используются направляющие и ШВП HIWIN производства Тайвань, что обеспечивает высокую точность перемещения по оси X.
Задний упор оснащен приводом с шаговым двигателем. Перемещение заднего упора вверх и вниз можно регулировать вручную.
Список моделей
Список моделей и технические характеристики
| ЛИСТОГИБЫ | НОМИНАЛЬНОЕ УСИЛИЕ | Рабочая длина | Расстояние между опорами | Глубина зева | Перещение по направляющим | Максимальное открытие | Мощность | Вес | Размеры |
| KN | мм | мм | мм | мм | мм | кВт | кг | Д*Ш*В | |
| WC67K-40T1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5,5 | 2500 | 1800*1200*1800 |
| WC67K-40T2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5,5 | 3000 | 2300*1280*2100 |
| WC67K-50T2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5,5 | 3400 | 2850*1800*2200 |
| WC67K-63T2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5,5 | 3800 | 2850*1800*2300 |
| WC67K-63T3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5,5 | 4300 | 3500*1800*2300 |
| WC67K-80T2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5,5 | 4800 | 2900*1800*2350 |
| WC67K-80T3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5,5 | 5400 | 3700*1800*2400 |
| WC67K-80T4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5,5 | 6500 | 4300*1800*2400 |
| WC67K-100T2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7,5 | 5600 | 2900*1800*2450 |
| WC67K-100T3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7,5 | 6600 | 3800*1800*2500 |
| WC67K-100T4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7,5 | 7800 | 4400*1800*2500 |
| WC67K-125T2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7,5 | 6200 | 3000*1800*2500 |
| WC67K-125T3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7,5 | 6800 | 3800*1850*2500 |
| WC67K-125T4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7,5 | 7500 | 4400*1850*2500 |
| WC67K-160T3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 9500 | 3900*1900*2650 |
| WC67K-160T4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 11000 | 4500*1900*2650 |
| WC67K-160T5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 13000 | 5500*2000*2700 |
| WC67K-160T6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 16000 | 6500*2000*3100 |
| WC67K-200T3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 10000 | 3900*2000*2650 |
| WC67K-200T4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 15000 | 4500*2000*2700 |
| WC67K-200T5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 17000 | 5500*2000*2700 |
| WC67K-200T6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 19000 | 6500*2000*2800 |
| WC67K-250T3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18,5 | 13000 | 3900*2050*2850 |
| WC67K-250T4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18,5 | 16000 | 4500*2050*2850 |
| WC67K-250T5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18,5 | 18000 | 5500*2050*2850 |
| WC67K-250T6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18,5 | 20500 | 6500*2150*2900 |
| WC67K-300T3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 14500 | 4000*2100*2980 |
| WC67K-300T4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 17000 | 4500*2100*2980 |
| WC67K-300T5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 19000 | 5500*2150*2980 |
| WC67K-300T6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 21500 | 6500*2150*2980 |
| WC67K-400T4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 26000 | 4500*2300*3450 |
| WC67K-400T5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 29000 | 5500*2300*3450 |
| WC67K-400T6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 34000 | 6500*2300*3500 |
| WC67K-500T4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 30000 | 4500*2450*3600 |
| WC67K-500T5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 36000 | 5500*2450*3600 |
| WC67K-500T6000 | 5000 | 6000 | 48000 | 400 | 300 | 620 | 37 | 48000 | 6500*2500*3700 |
| WC67K-600T4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 40000 | 4500*2500*3800 |
| WC67K-600T6000 | 6000 | 5000 | 4000 | 400 | 300 | 620 | 45 | 50000 | 6500*2600*3800 |
